專業電磁鐵生產廠家

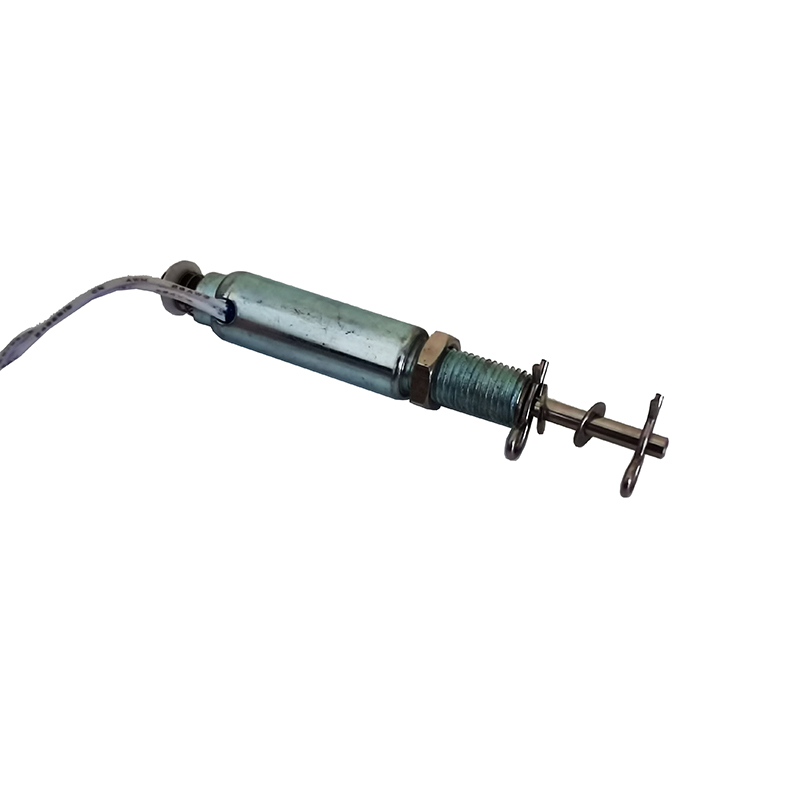

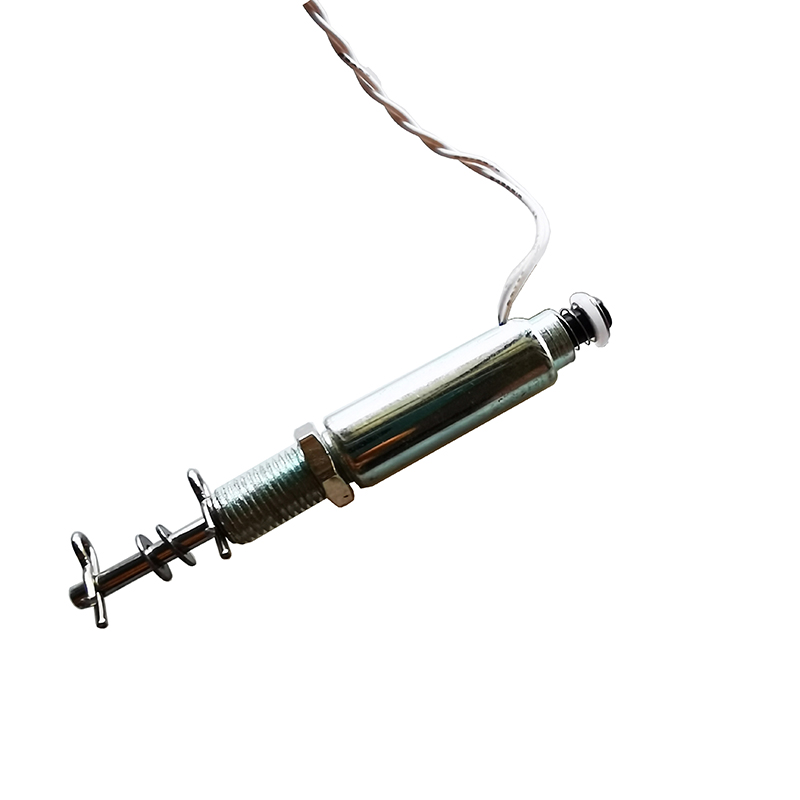

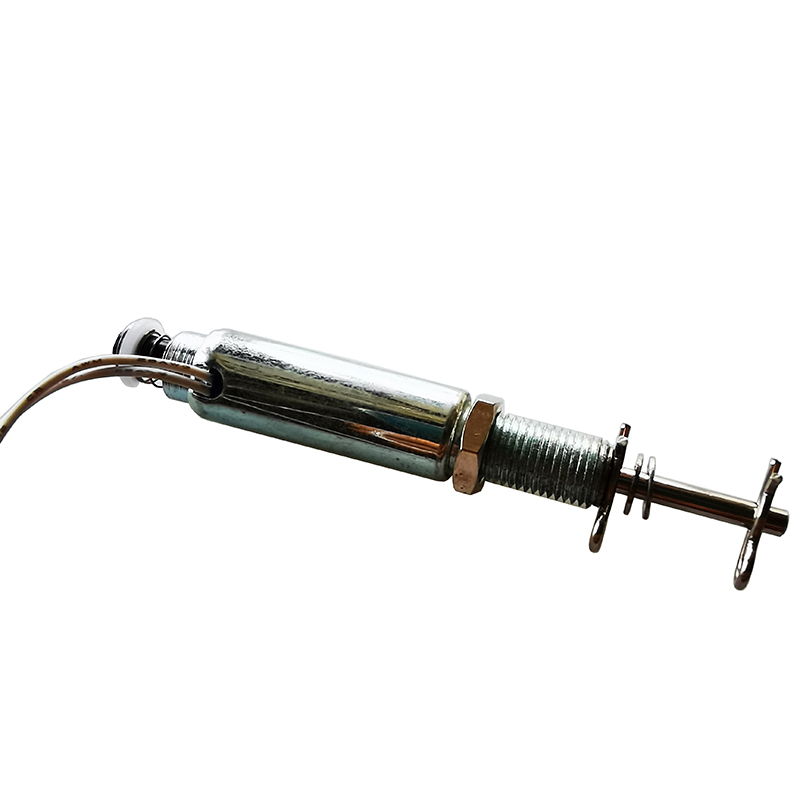

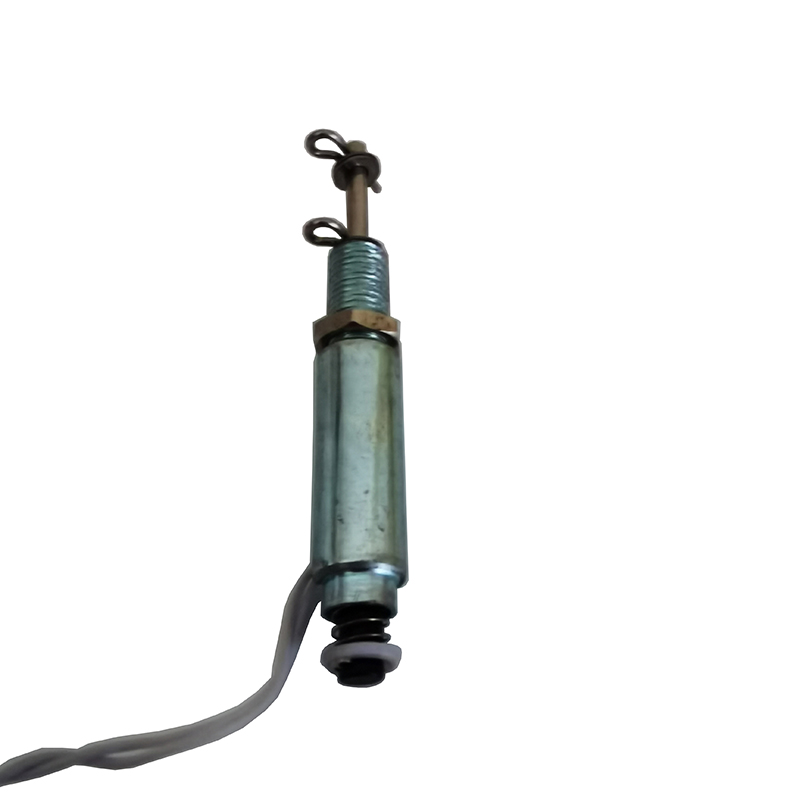

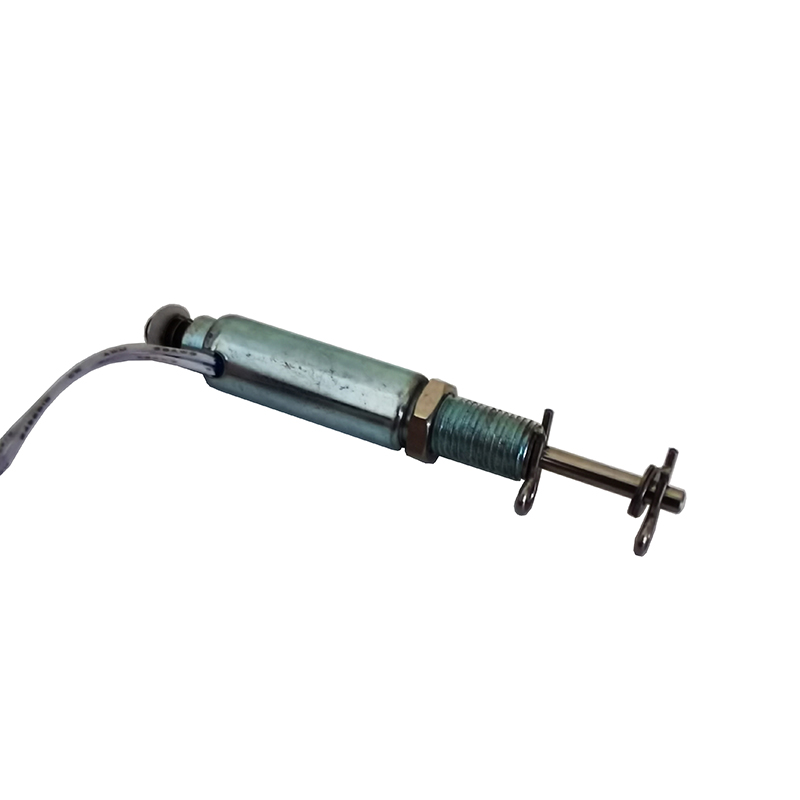

DO0925微型圓管推拉電磁鐵
基本參數：

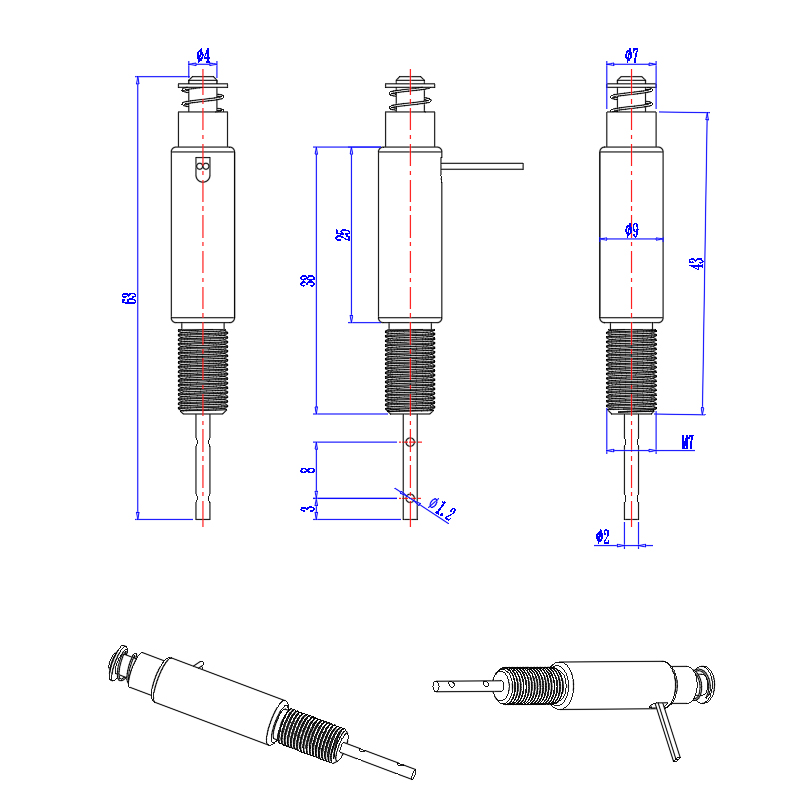

DO0925圓管電磁鐵采用了封閉式的管狀體外殼，磁場無泄露，具有推拉力大，產品壽命長等特點。適用于空間小，力量高，條件惡劣的條件下適用。此款產品外徑為9,可動軸尺寸為5mm,推桿尺寸為1~2mm之間，適合行程8mm以內，工作電壓DC48V以下。產品功率與力度可按要求制作加工。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
此款產品由圓管鐵、前蓋、后蓋、固定、可動、導桿、擋塊、線軸、漆包線、電線等基本零件構成。
DO0925圓鐵管、前后蓋、固定組成磁場傳遞部分；DO0925線軸、漆包線、電線等構成磁場激發部分；DO0925可動、導桿等組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對DO0925電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。

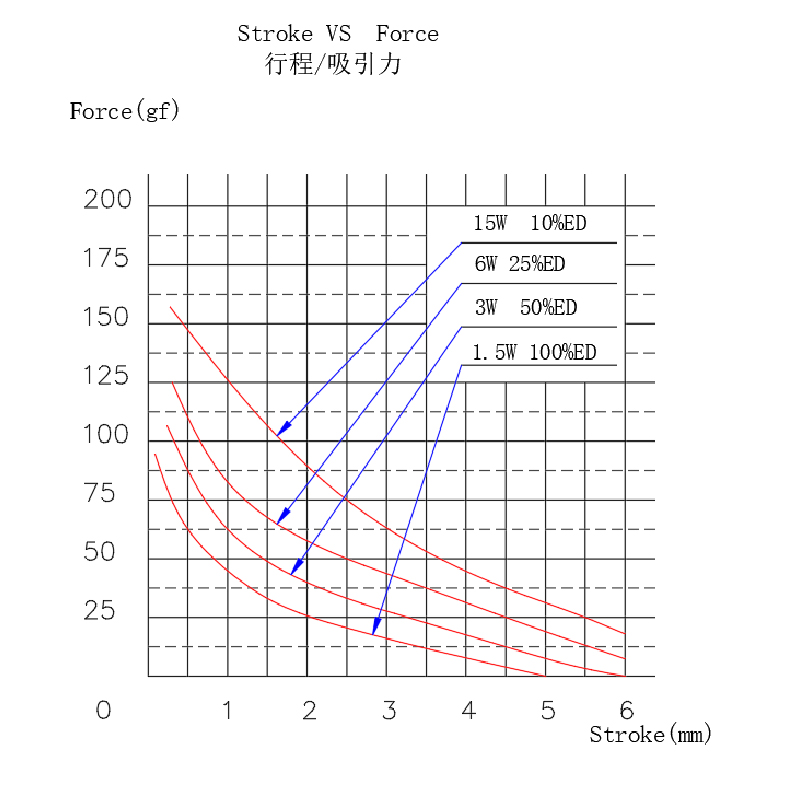

二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 120 | 8 | 2 |
功率W（20℃） | 1.3W | 2.6W | 5.2W | 15W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-12V | 額定電阻：12.5Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.96A | 工作行程：5mm | 工作頻率：10%ED | 工作溫度: －5℃~+55℃ |
額定功率：11.52W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
DO0925微型圓管推拉電磁鐵
基本參數：
DO0925圓管電磁鐵采用了封閉式的管狀體外殼，磁場無泄露，具有推拉力大，產品壽命長等特點。適用于空間小，力量高，條件惡劣的條件下適用。此款產品外徑為9,可動軸尺寸為5mm,推桿尺寸為1~2mm之間，適合行程8mm以內，工作電壓DC48V以下。產品功率與力度可按要求制作加工。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
此款產品由圓管鐵、前蓋、后蓋、固定、可動、導桿、擋塊、線軸、漆包線、電線等基本零件構成。
DO0925圓鐵管、前后蓋、固定組成磁場傳遞部分；DO0925線軸、漆包線、電線等構成磁場激發部分；DO0925可動、導桿等組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對DO0925電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 120 | 8 | 2 |
功率W（20℃） | 1.3W | 2.6W | 5.2W | 15W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-12V | 額定電阻：12.5Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.96A | 工作行程：5mm | 工作頻率：10%ED | 工作溫度: －5℃~+55℃ |
額定功率：11.52W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
