基本參數：

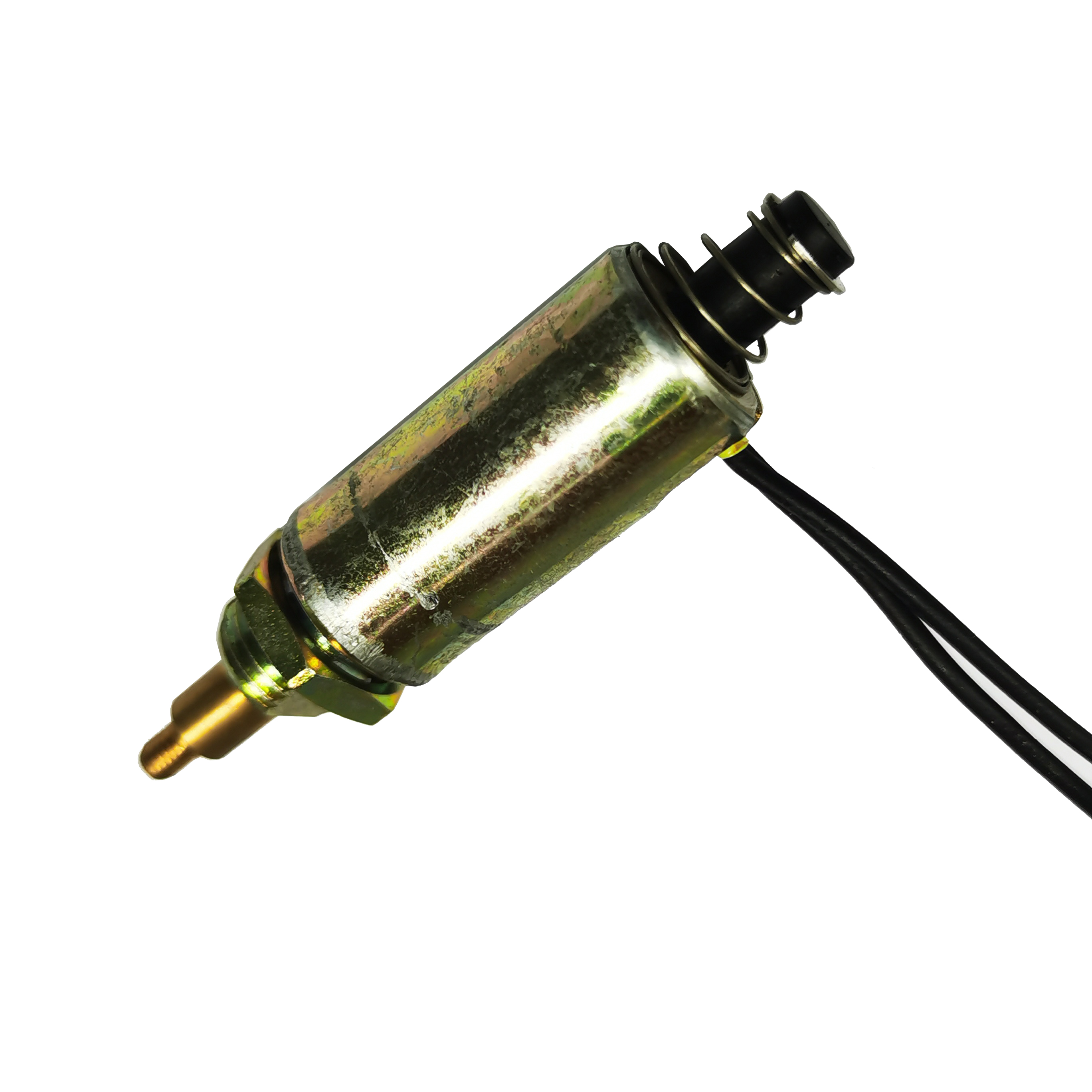

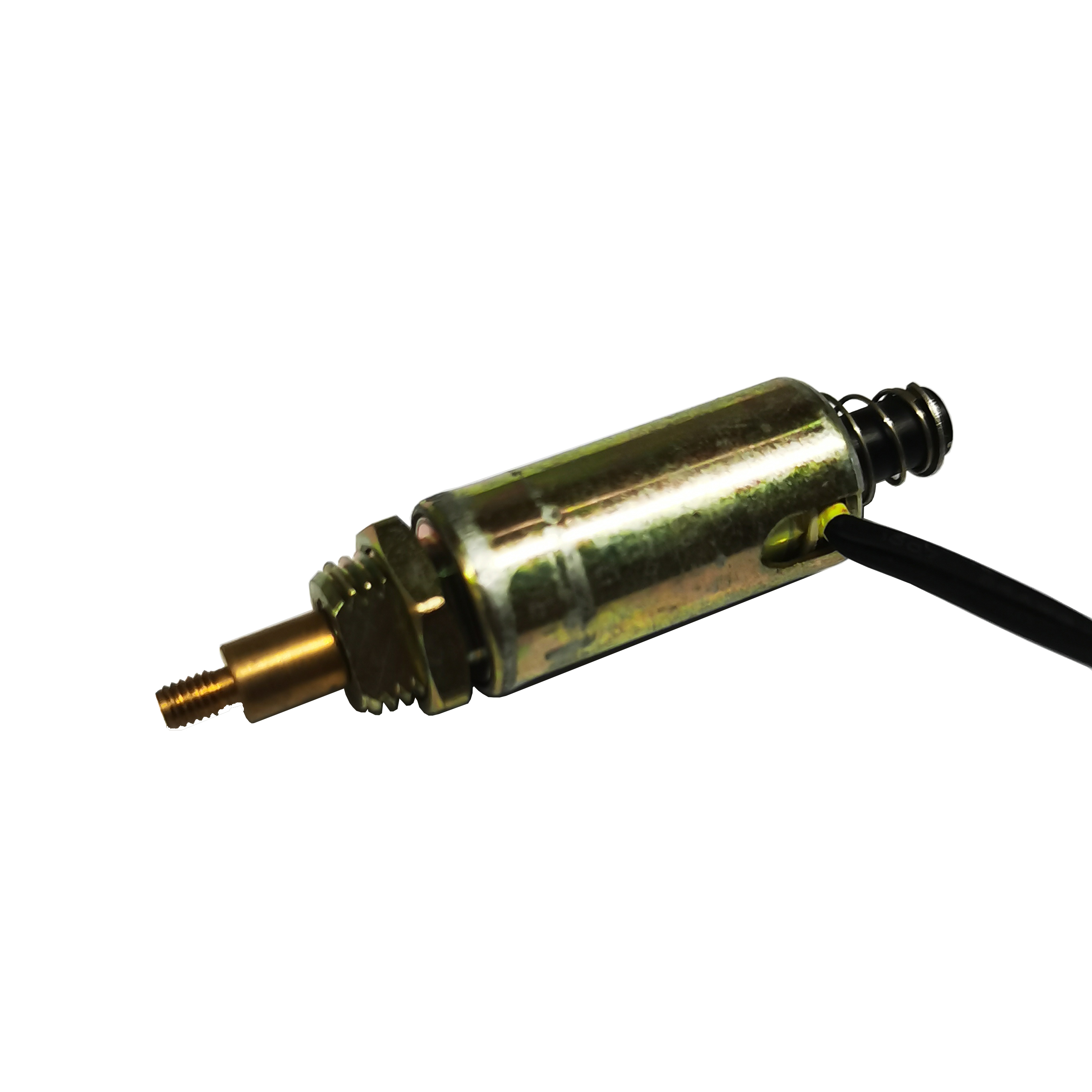

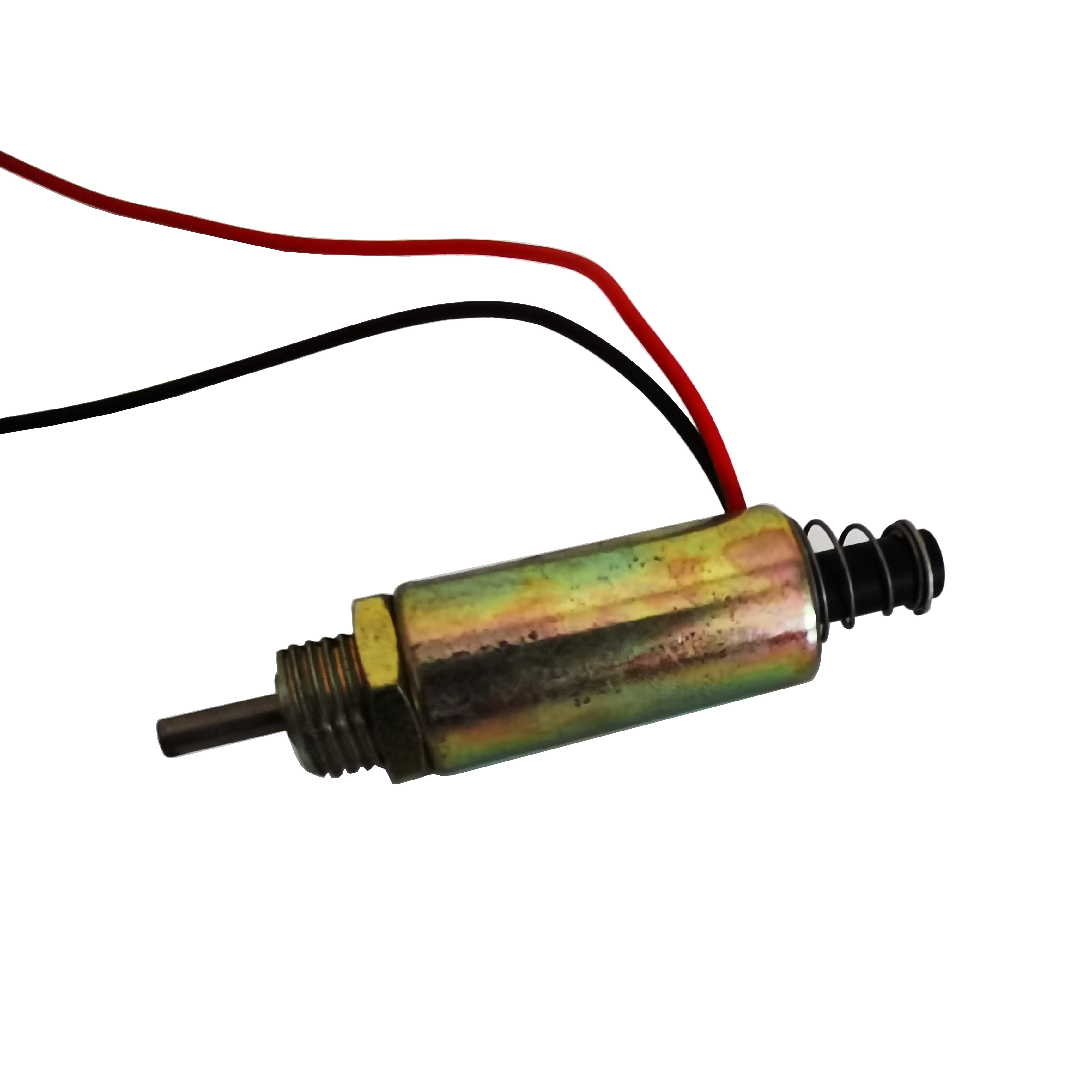

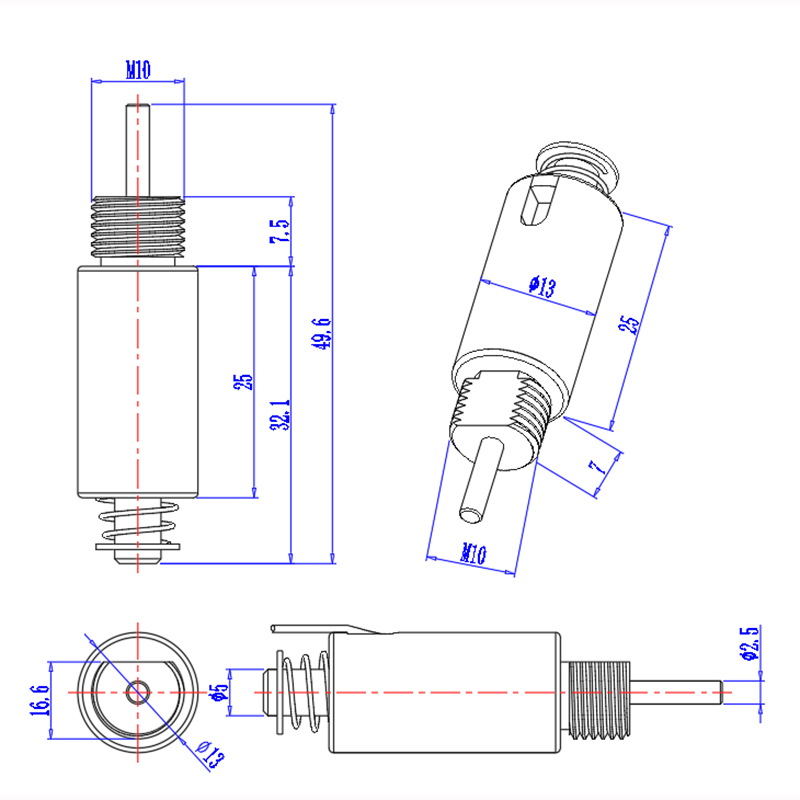

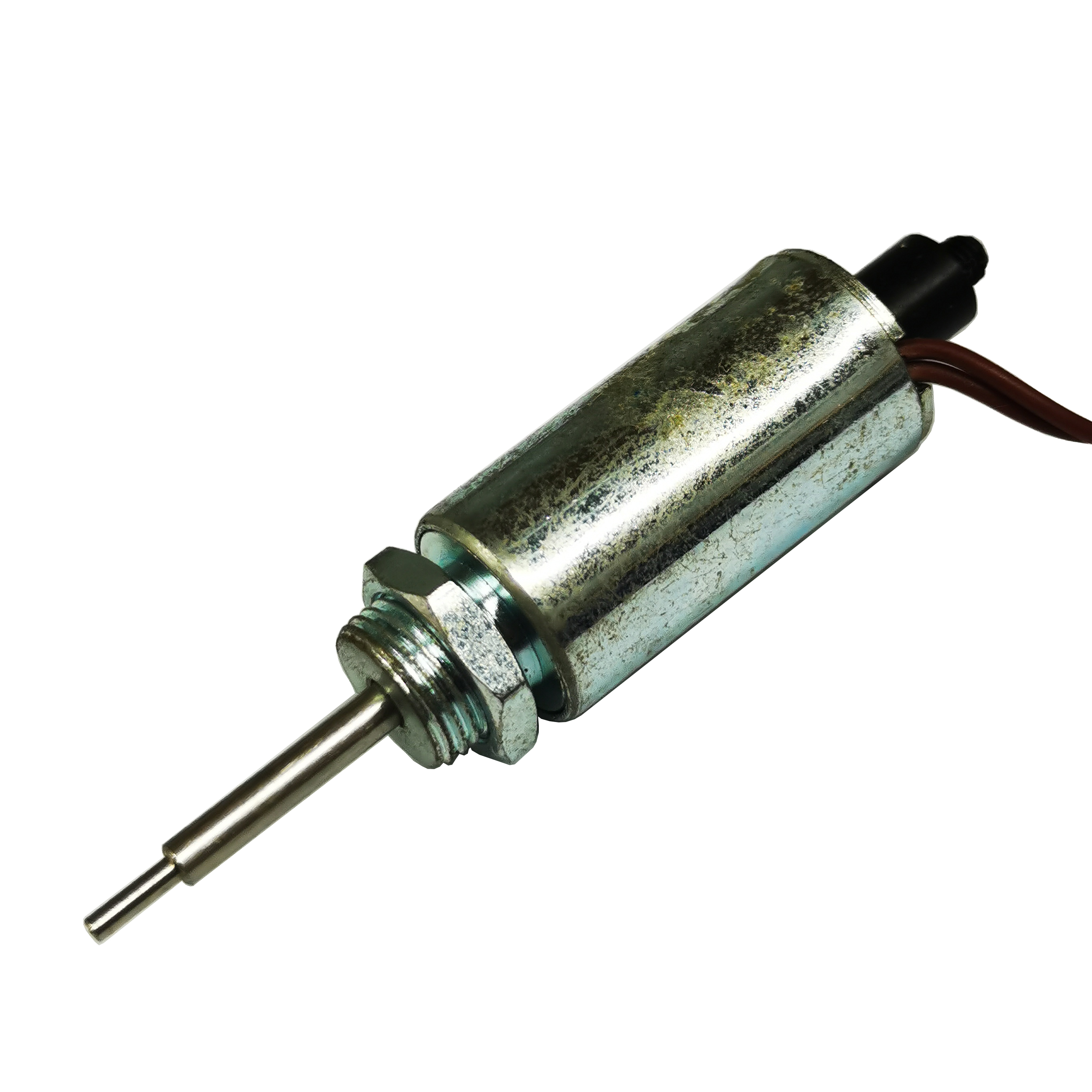

DO1325圓管電磁鐵采用了直徑13mm的管料加工而成，外置螺紋或卡位安裝。此款產品外徑為13mm主體長為25mm,可動軸尺寸為5mm,推桿尺寸為1.5~2.5mm之間，適合行程7mm以內，工作電壓DC48V以下?？筛鶕杓庸こ赏?、拉等方式。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
此款產品由圓鐵管、后蓋、固定、可動、導桿、擋塊、彈簧、電線、銅管、軸套、線軸等基本零件構成。
DO1325圓鐵管、固定、后蓋組成磁場傳遞部分；1325線軸、漆包線、電線等構成磁場激發部分；DO1325可動、導桿等組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對1325電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 150 | 10 | 5 |
功率W（20℃） | 3.5W | 7W | 14W | 30W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-12V | 額定電阻：20.6Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.58A | 工作行程：5mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：7W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |

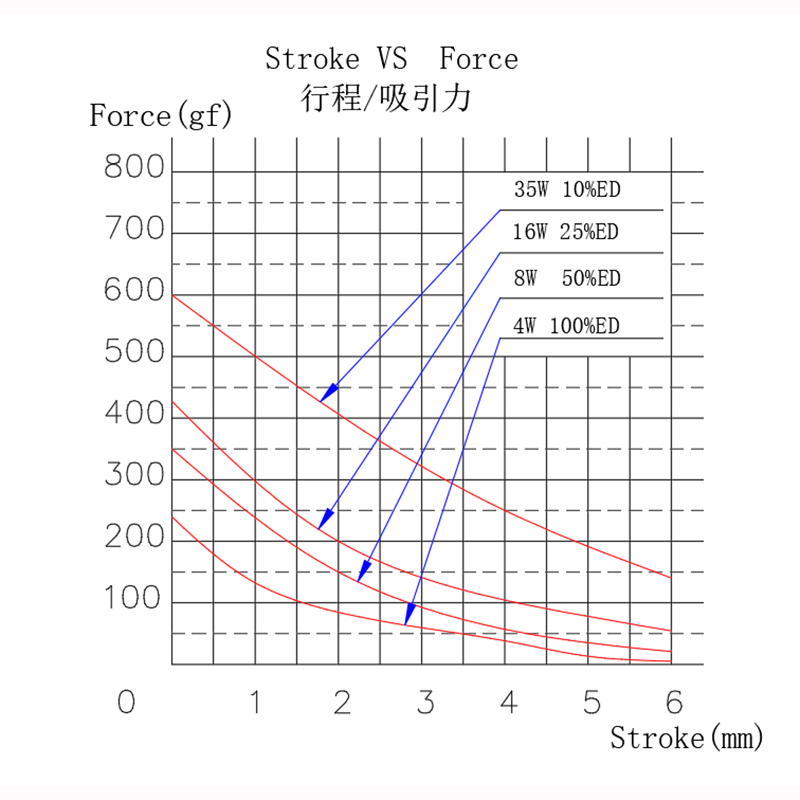

四：力量參數
基本參數：
DO1325圓管電磁鐵采用了直徑13mm的管料加工而成，外置螺紋或卡位安裝。此款產品外徑為13mm主體長為25mm,可動軸尺寸為5mm,推桿尺寸為1.5~2.5mm之間，適合行程7mm以內，工作電壓DC48V以下?？筛鶕杓庸こ赏?、拉等方式。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
此款產品由圓鐵管、后蓋、固定、可動、導桿、擋塊、彈簧、電線、銅管、軸套、線軸等基本零件構成。
DO1325圓鐵管、固定、后蓋組成磁場傳遞部分；1325線軸、漆包線、電線等構成磁場激發部分；DO1325可動、導桿等組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對1325電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 150 | 10 | 5 |
功率W（20℃） | 3.5W | 7W | 14W | 30W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-12V | 額定電阻：20.6Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.58A | 工作行程：5mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：7W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
四：力量參數
